  A partire da gennaio 2025, abbiamo completamente adottato l'uso del termostato GAZDA G105, che si distingue per la sua semplicità e facilità d'uso. Il nuovo modello consente la connessione di un termostato ambiente esterno, rendendo il controllo del riscaldamento ancora più pratico.
A differenza del modello precedente TP-16, in cui gli utenti a volte cambiavano accidentalmente modalità (ad esempio, da riscaldamento a raffreddamento), causando difficoltà, il GAZDA G105 è progettato per la massima semplicità. Il dispositivo funziona esclusivamente in modalità riscaldamento, eliminando la possibilità di errori e garantendo un funzionamento stabile del sistema di riscaldamento.
Di seguito sono riportati i diagrammi di connessione aggiornati per le caldaie delle serie KE e BE e R.

однофазная Газда с G-105(1-4кВт).jpg
Однофазная Газда с G-105 (5-6кВт).jpg

Questi schemi mostrano il collegamento delle caldaie elettrodiche monofase della serie GAZDA KE con una potenza di 1-4 kW (primo schema) e 5-8 kW (secondo schema). Entrambe le configurazioni utilizzano il termostato G-105 per il controllo della temperatura e un monitor energetico che non solo misura il consumo di energia, ma visualizza anche corrente, potenza, tensione e altri parametri di sistema.

🔹 Primo schema (1-4 kW) – adatto a piccoli spazi, abitazioni private o case di villeggiatura con alimentazione monofase 230V.

🔹 Secondo schema (5-8 kW) – progettato anch’esso per un’alimentazione monofase 230V, ma include un contattore che supporta un carico maggiore rispetto al primo schema.

Entrambi i sistemi includono una pompa di circolazione per garantire una distribuzione uniforme del calore nel sistema di riscaldamento. Grazie alla loro compattezza e facilità di installazione, queste caldaie sono una scelta eccellente per il riscaldamento autonomo.

Schema di cablaggio per caldaia trifase GAZDA serie BE con termostato G105

  Questo schema mostra la connessione di una caldaia trifase della serie GAZDA BE utilizzando il termostato GAZDA G105. Illustra i principali componenti del sistema, inclusi i collegamenti elettrici, la rete a 400 V e la pompa di circolazione.
Il termostato GAZDA G105 garantisce un funzionamento semplice e pratico, con il supporto per la connessione di un termostato ambiente esterno per un controllo più preciso della temperatura.

Schema di cablaggio per caldaia trifase GAZDA serie R con termostato G105

  Questo schema illustra la connessione di una caldaia trifase della serie GAZDA R utilizzando il termostato GAZDA G105. Simile allo schema seguente, che presenta il termostato TP-16, qui sono rappresentati anche tutti i componenti principali del sistema.
La principale differenza sta nel fatto che il GAZDA G105 offre un controllo più semplice e conveniente grazie al supporto integrato per la connessione di un termostato ambiente esterno. L'involucro in plastica delle caldaie della serie R elimina la necessità di messa a terra, migliorando la sicurezza elettrica.

  Da luglio 2022 doteremo di contatori elettrici tutti i quadri di comando delle caldaie monofase e trifase.
Oltre ai kilowatt consumati, vengono visualizzati anche gli ampere e i volt per ciascuna fase, cosφ, ecc.Tutti gli schemi elettrici si applicano a entrambi GalanCaldaie Gazda. L'unica differenza è che le caldaie Gazda monofase non hanno il terminale di terra, poiché queste caldaie sono ricoperte di materiale polimerico dielettrico e non necessitano di messa a terra.
Single-phase wiring diagram for Galan boilers with electric meter
Single-phase wiring diagram for Galan boilers with electric meter
Questo è un semplice schema elettrico per caldaie monofase fino a 4 kW.
Per caldaie monofase da 5 e 6 o 8 kW. Si differenzia dallo schema precedente per un altro contattore magnetico (più potente, fino a 63A) e un altro interruttore generale (da 25A a 40A).
This is a simple wiring diagram for single-phase GAZDA boilers up to 4 kW
Questo è un semplice schema elettrico per monofase Caldaie GAZDA fino a 4kW.
simple wiring diagram for single-phase GAZDA boilers up to 4 kW
For single-phase GAZDA boilers of 6 or 8 kW
Per monofase Caldaie GAZDA di 6 o 8 kW. Si differenzia dallo schema precedente per un altro contattore magnetico (più potente, fino a 63A) e un altro interruttore generale (da 25A a 40A).
simple wiring diagram for single-phase GAZDA boilers up to 8 kW

Lo schema mostra come collegare successivamente un termoregolatore ad aria alla centralina esistente con un termoregolatore ad acqua. Ad esempio è rappresentato Computherm q7, ma è possibile utilizzare qualsiasi regolatore di temperatura dell'aria.

Wiring diagram of GAZDA boiler GM series
Wiring diagram of GAZDA boiler GM series (GM102/104/106)

1-Dispositivo di controllo esterno (termostato ambiente, relè Wi-Fi con contatti privi di potenziale, ecc.).
2-Pompa di circolazione
3-Linee di alimentazione

1-Dispositivo di controllo esterno (termostato ambiente, relè Wi-Fi con contatti privi di potenziale, ecc.).
2-Pompa di circolazione

Scatola a 3 controlli (interruttore automatico di sovracorrente, indicatore contatore
corrente, tensione e consumo energetico corrente)

Questi due schemi elettrici delle caldaie monoblocco monofase GAZDA Serie GM. La differenza tra i due circuiti è che il secondo circuito è integrato con un contatore elettrico (oltre alle letture dell'energia consumata, c'è la possibilità di visualizzare la corrente e la tensione)

Circuit for three-phase boilers with electricity meter

Schema di collegamento per caldaie trifase quali Geyser 4.5, Geyser 6, Geyser 9, Geyser 12, Geyser 15, Geyser 18 e Volcano 25

Circuit for three-phase boilers with electricity meter

Esattamente lo stesso schema elettrico presentato poco sopra, ma con la possibilità di collegare un termostato ad aria

Connection diagram of electrode boiler with control box with WIFI thermoregulator Konlen

Schema elettrico con termostato wifi. In questo esempio il regolatore modello KL-WF96D (KONLEN)

Siamo lieti di presentare il termostato Konlen aggiornato, prodotto a partire da gennaio 2024, progettato per garantire un controllo ancora più accurato del vostro riscaldamento.

wiring diagram of Galan single-phase electric boiler with Konlen thermo regulator

Questo schema rappresenta il collegamento del termostato Wi-Fi Konlen per una caldaia elettrica monofase Galan con una potenza fino a 3 kW. Il termostato controlla l'accensione e lo spegnimento della caldaia in base alle letture del sensore di temperatura del fluido termovettore.

Il termostato Konlen controlla l'alimentazione della caldaia inviando corrente alla bobina del contattore magnetico tramite un collegamento fisico. I parametri operativi del termostato possono essere configurati a distanza tramite Wi-Fi utilizzando un'applicazione mobile.

Il contattore, mostrato sul lato destro dello schema, è progettato per una corrente massima di 20 A, che corrisponde al carico delle caldaie monofase Galan con una potenza fino a 3 kW. La regolazione e il controllo del termostato avvengono tramite un'applicazione mobile, che consente all'utente di impostare la temperatura richiesta e monitorare il funzionamento del sistema.

Il collegamento della caldaia al termostato è eseguito secondo lo schema elettrico, assicurando il corretto funzionamento del sistema di riscaldamento.

Questo schema rappresenta il collegamento del termostato Wi-Fi Konlen per una caldaia elettrica monofase Galan con una potenza fino a 6 kW. Il termostato controlla l'operazione della caldaia in base alle letture del sensore di temperatura del vettore termico.

Il termostato Konlen regola l'alimentazione della caldaia inviando corrente alla bobina del contattore magnetico attraverso un collegamento fisico. I parametri operativi del termostato possono essere configurati da remoto tramite Wi-Fi utilizzando un'applicazione mobile.

Il contattore, mostrato sul lato destro dello schema, è progettato per una corrente massima di 40 A, che si adatta al carico delle caldaie monofase Galan con una potenza fino a 6 kW. La regolazione e il controllo del termostato vengono eseguiti tramite un'applicazione mobile, che consente all'utente di impostare la temperatura desiderata e monitorare il funzionamento del sistema.

Il collegamento della caldaia al termostato è effettuato seguendo lo schema elettrico, garantendo il corretto funzionamento del sistema di riscaldamento.

This diagram outlines the setup for connecting the Wi-Fi thermostat Konlen to a three-phase Galan electrode boiler

Questo schema illustra la configurazione per collegare il termostato Wi-Fi Konlen a una caldaia elettrica Galan trifase con una capacità fino a 25 kW. Il termostato gestisce la funzionalità della caldaia, attivandola o disattivandola in base alle letture del sensore di temperatura del fluido termico.

Il termostato Konlen regola l'alimentazione della caldaia inviando corrente alla bobina di un contattore magnetico da 63 A attraverso una connessione fisica. Gli utenti possono regolare a distanza i parametri del termostato tramite un'applicazione mobile abilitata Wi-Fi, permettendo regolazioni precise della temperatura e monitoraggio del sistema.

Questo schema di cablaggio elettrico illustra l'impianto per collegare caldaie Gazda monofase, adatte sia per i modelli da 2kW che da 4kW. Il sistema è alimentato tramite l'interruttore automatico principale, accanto al quale si trova un interruttore automatico da 1A dedicato al termostato Wi-Fi Konlen e alla pompa di circolazione. Più a destra, è utilizzato un contattore magnetico bipolare standard da 20A, adatto per collegare caldaie Gazda fino a 4kW. Il cablaggio dall'interruttore automatico conduce a un amperometro, che funge anche da contatore del consumo elettrico, mostrando corrente, potenza e consumo energetico in tempo reale. Questa fase procede poi al contattore, sotto il controllo diretto del termostato Wi-Fi Konlen. Utilizzando un sensore di temperatura DS18B20, il termostato Wi-Fi Konlen regola la temperatura del mezzo riscaldante adeguando la fase fornita alla bobina del contattore, con l'intero sistema gestibile dall'utente tramite Wi-Fi.

Questo schema di cablaggio elettrico è progettato per l'installazione di caldaie Gazda monofase, adatte per modelli fino a 8kW. Il sistema è alimentato attraverso l'interruttore automatico principale, accanto al quale è posizionato un interruttore automatico da 1A specificamente per il termostato Wi-Fi Konlen e la pompa di circolazione. Alla destra dell'interruttore da 1A, viene utilizzato un contattore magnetico bipolare da 40A, adeguatamente attrezzato per connettere caldaie Gazda fino a 8kW. La fase elettrica da questo interruttore conduce a un amperometro, che funge anche da contatore di consumo elettrico, mostrando corrente, potenza e consumo energetico in tempo reale. Questa fase prosegue poi al contattore, controllato direttamente dal termostato Wi-Fi Konlen. Il termostato utilizza un sensore di temperatura DS18B20 per monitorare e regolare la temperatura del mezzo di riscaldamento, adeguando la fase elettrica fornita alla bobina del contattore. L'intero sistema è gestibile dall'utente tramite Wi-Fi, garantendo un controllo preciso della temperatura.

Schema elettrico per caldaie elettriche trifase GAZDA serie R con contatore di energia digitale TP-16. Mostra il collegamento della caldaia a una rete a 400 V (L1, L2, L3) attraverso un contattore e interruttori automatici. Include la regolazione della temperatura tramite il termostato TP-16 e la protezione tramite un interruttore automatico tripolare. Caratteristica: l'involucro in plastica delle caldaie della serie R non richiede la messa a terra.
wiring diagram GAZDA R

Questo diagramma illustra il collegamento delle caldaie elettriche trifase della serie GAZDA R. Il diagramma è applicabile anche ad altre caldaie trifase GAZDA e Galan, con la differenza che il filo di messa a terra non è mostrato qui. Ciò è dovuto al fatto che le caldaie della serie GAZDA R hanno un involucro completamente rivestito in plastica e quindi non richiedono messa a terra. I principali componenti del diagramma sono:

  • Termostato TP-16

  • Contatore elettrico con funzioni di amperometro e voltmetro

  • Contattore

  • Interruttore automatico tripolare

  • Interruttore automatico unipolare

Il diagramma mostra il collegamento a una rete trifase da 400V (L1, L2, L3) e neutro (N). La caldaia è collegata tramite contattore e interruttori automatici, fornendo protezione e controllo. Il termostato TP-16 viene utilizzato per monitorare la temperatura e controllare il funzionamento della caldaia. L'assenza della necessità di messa a terra nelle caldaie della serie GAZDA R è una caratteristica importante grazie all'involucro in plastica, che migliora la sicurezza elettrica del dispositivo.

Схема однофазного подключения (it)
Schema elettrico della caldaia monofase con termostato
Si tratta di un semplice schema di cablaggio per caldaie monofase fino a 3 kW.
Schema elettrico della caldaia (5-6 kW) monofase con termostato
  Per le caldaie monofasi da 5 e 6 kW. Differisce dallo schema precedente con un altro (più potente, fino a 40A) contattore magnetico e un altro interruttore principale (da 25A a 32A).
Schema di circuito per Geyser 4,5 o 6 o 9 o 15 kW
È il classico schema di collegamento delle caldaie ad elettrodi trifase. Come il Geyser 9, il Geyser 15 e il Vulcan 25.
Schema elettrico della caldaia Galan
Schema elettrico della caldaia Galan
Schema elettrico della caldaia Galan

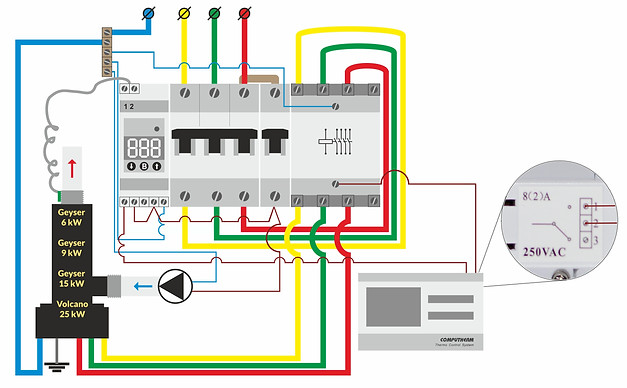

E' lo schema che mostra come collegare un termoregolatore d'aria di follow-up all'unità di controllo esistente con un termoregolatore ad acqua. Per un esempio è rappresentato il Computerm q7, ma è possibile utilizzare qualsiasi regolatore di temperatura dell'aria.
Schema elettrico delle caldaie Galan

Questo schema mostra come collegare la caldaia trifase (ad esempio il Geyser 9 o il Geyser 6) alla rete elettrica uniphase. È utile nel caso in cui si abbia a disposizione solo 230 V e la superficie riscaldata sia superiore a 250 m3

La particolarità di questo schema è che invece di un interruttore automatico a tre poli, ne stabiliamo tre onepolari. In questo modo c'è la possibilità di far funzionare una caldaia a tre fasi di riscaldamento.

Per esempio: il Geyser 6 - tre livelli su 2 kW ogni livello. E il Geyser 9 - tre livelli su 3 kW ogni livello.

Schema elettrico della caldaia Galan con amperometro
Schema elettrico della caldaia Galan con amperometro
Questo schema di collegamento per caldaie trifase con aggiunta di amperometro.
Questo schema di collegamento per caldaie trifase con aggiunta di amperometro e regolatore termico dell'aria.
wi-fi connection to basic control of the electrode boiler
In questo schema vi mostriamo come collegare un relè wi-fi di terze parti alla centralina di controllo.
Wiring diagram for 36 kW boiler
Questo schema per il collegamento della caldaia Vulcan 36
Electrical connection diagram for Galan 50kW boiler
Questo schema per il collegamento della caldaia Vulcan 50
