Nuovo concetto di controllo avanzato: GAZDA G105 + KONLEN
Come funziona questo sistema di controllo
In questa configurazione il regolatore KONLEN e il GAZDA G105 sono collegati in serie. Questo è il principio chiave del sistema.
Il regolatore KONLEN KL-T2-T viene utilizzato come regolatore principale della temperatura ambiente. Sebbene sia dotato di una sonda di temperatura esterna e possa essere utilizzato per il controllo della temperatura dell'acqua, in questa configurazione la sua sonda serve a misurare la temperatura dell'aria nella stanza.
Ad esempio, il regolatore può essere impostato in modo che la caldaia si accenda a 22,1°C e si spenga a 22,2°C. Un differenziale di commutazione di soli 0,1°C consente di mantenere la temperatura ambiente con grande precisione, senza forti oscillazioni di temperatura.
Il regolatore GAZDA G-105 ha un ruolo diverso. Monitora la temperatura dell'acqua di riscaldamento e funge principalmente da limitatore di temperatura e dispositivo di sicurezza. Se la temperatura dell'acqua raggiunge il valore impostato sul G-105, la caldaia viene spenta anche se il regolatore KONLEN richiede ancora calore.
Poiché entrambi i regolatori sono collegati in serie, la caldaia può funzionare solo quando sono soddisfatte entrambe le condizioni:
-
la temperatura ambiente è inferiore al valore impostato sul regolatore KONLEN;
-
la temperatura dell'acqua di riscaldamento è inferiore al limite impostato sul GAZDA G-105.
In pratica, il KONLEN controlla la temperatura di comfort nella stanza, mentre il GAZDA G-105 limita la temperatura massima dell'acqua e protegge l'impianto di riscaldamento dal surriscaldamento.
Questa disposizione consente alla caldaia di reagire direttamente alla temperatura ambiente effettiva, mantenendo al contempo un limite indipendente della temperatura dell'acqua.
Importante: KONLEN e GAZDA G-105 sono collegati in serie, non in parallelo.
Configurazione aggiornata delle caldaie trifase GAZDA BE e GAZDA R (dal 2026)
A partire da gennaio 2026, le caldaie trifase GAZDA BE e GAZDA R vengono fornite con una configurazione del quadro elettrico aggiornata.
Oltre al regolatore di temperatura GAZDA G105 , la configurazione standard ora include un amperometro digitale trifase a 1 modulo con tre TA (trasformatori di corrente).
Questo vale solo per i modelli 3×400 V.
Le caldaie KE monofase rimangono invariate.
Perché il monitoraggio attuale è importante
La potenza di una caldaia a elettrodi dipende direttamente dalla conduttività dell'acqua.
La corrente effettiva è uguale alla potenza termica effettiva.
Sebbene nella maggior parte dei paesi europei l'acqua del rubinetto sia solitamente compresa tra 200 e 300 µS/cm, le condizioni reali possono variare.
L'amperometro integrato consente di:
monitorare la corrente di fase in tempo reale,
verificare il corretto carico della caldaia,
verificare la corretta conduttività dell'acqua durante la messa in servizio.
Riferimento alla messa in servizio
Dopo l'installazione, confrontare la corrente misurata con i valori di riferimento riportati nelle tabelle delle istruzioni.
Se la corrente è troppo bassa → la conduttività è insufficiente.
Se la corrente è troppo alta → la conduttività è eccessiva.
Se i valori corrispondono → il sistema funziona correttamente.
Questa configurazione non include un contatore del consumo energetico.
Fornisce un controllo operativo essenziale senza inutili complessità.
Regolatore di temperatura GAZDA G105
Interruttore automatico tripolare
Contattore di potenza
Amperometro digitale trifase (1 modulo DIN)
Tre trasformatori di corrente (TA)
Pompa di circolazione
Termostato ambiente esterno (opzionale)
Tutti i dispositivi di protezione e le sezioni dei conduttori devono essere conformi alle specifiche tecniche del modello specifico della caldaia.
La serie R segue la stessa logica di controllo della serie BE:
Regolatore di temperatura GAZDA G105
Interruttore automatico tripolare
Contattore di potenza
Amperometro digitale trifase (1 modulo DIN)
Tre trasformatori di corrente (TA)
Pompa di circolazione
Termostato ambiente esterno opzionale
La differenza principale risiede nella costruzione interna della caldaia e nella gamma di potenza nominale.
I principi di controllo elettrico e di monitoraggio della corrente rimangono identici.Tutte le sezioni dei conduttori e i dispositivi di protezione devono corrispondere alle specifiche del modello R selezionato.
.jpg)
Schema di collegamento elettrico delle caldaie ioniche trifase GAZDA BE con termostato Konlen Wi-Fi e amperometro trifase.
In questa configurazione il sistema di riscaldamento è controllato dal termostato Wi-Fi Konlen (applicazione mobile Smart Life / Tuya), mentre l'amperometro digitale trifase consente di monitorare la corrente elettrica su ogni fase della caldaia.
Questa configurazione di cablaggio si applica ai seguenti modelli GAZDA BE :
-
3 kW
-
6 kW
-
9 kW
-
12 kW
-
15 kW
-
18 kW
-
25 kW
I modelli BE ad alta potenza utilizzano configurazioni di cablaggio separate.
_edited_edited.jpg)
Schema di collegamento elettrico delle caldaie ioniche trifase GAZDA R con termostato Wi-Fi Konlen e amperometro trifase.
In questa configurazione il sistema di riscaldamento è controllato dal termostato Wi-Fi Konlen (applicazione mobile Smart Life / Tuya), mentre l'amperometro digitale trifase consente di monitorare la corrente elettrica su ogni fase della caldaia.
Questa configurazione di cablaggio si applica ai seguenti modelli GAZDA R:
-
3 kW
-
6 kW
-
9 kW
-
12 kW
-
15 kW
Nell'angolo in basso a destra del diagramma è possibile vedere anche i terminali elettrici utilizzati sulle caldaie della serie R.
I tre terminali L1, L2 e L3 sono gli elettrodi di fase, mentre il terminale N è il collegamento neutro.
Questi schemi elettrici mostrano come collegare una caldaia ionica trifase, come la serie GAZDA BE o R , controllata dal termostato GAZDA G105 e da una pompa di circolazione.
In effetti, la stessa semplice configurazione funziona con qualsiasi dispositivo di riscaldamento trifase: riscaldatori industriali, caldaie elettriche o riscaldatori a immersione.
Il sistema accende e spegne automaticamente il riscaldamento alla temperatura impostata: è semplicissimo e perfetto per un riscaldamento quotidiano affidabile.
-g.jpeg)

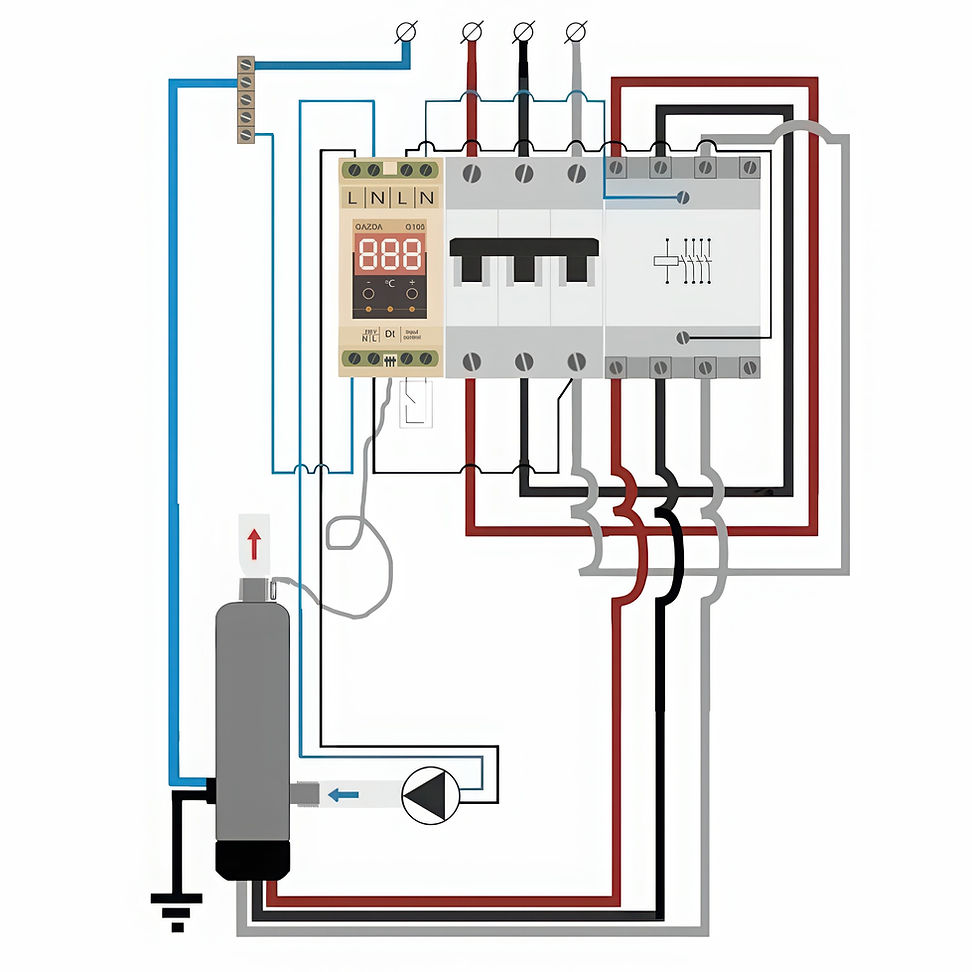

This diagram shows the connection of a three-phase electrode boiler (for example, GAZDA BE series) using the GAZDA G105 thermostat.
It illustrates the main system components, including the 400V power supply, the contactor, the electrical connections, and the circulation pump.
The GAZDA G105 thermostat ensures simple and reliable operation, and also supports the connection of an external room thermostat for more precise temperature control.
Note: This wiring method is suitable not only for GAZDA boilers, but for most three-phase electric boilers and heaters.
-g.jpeg)

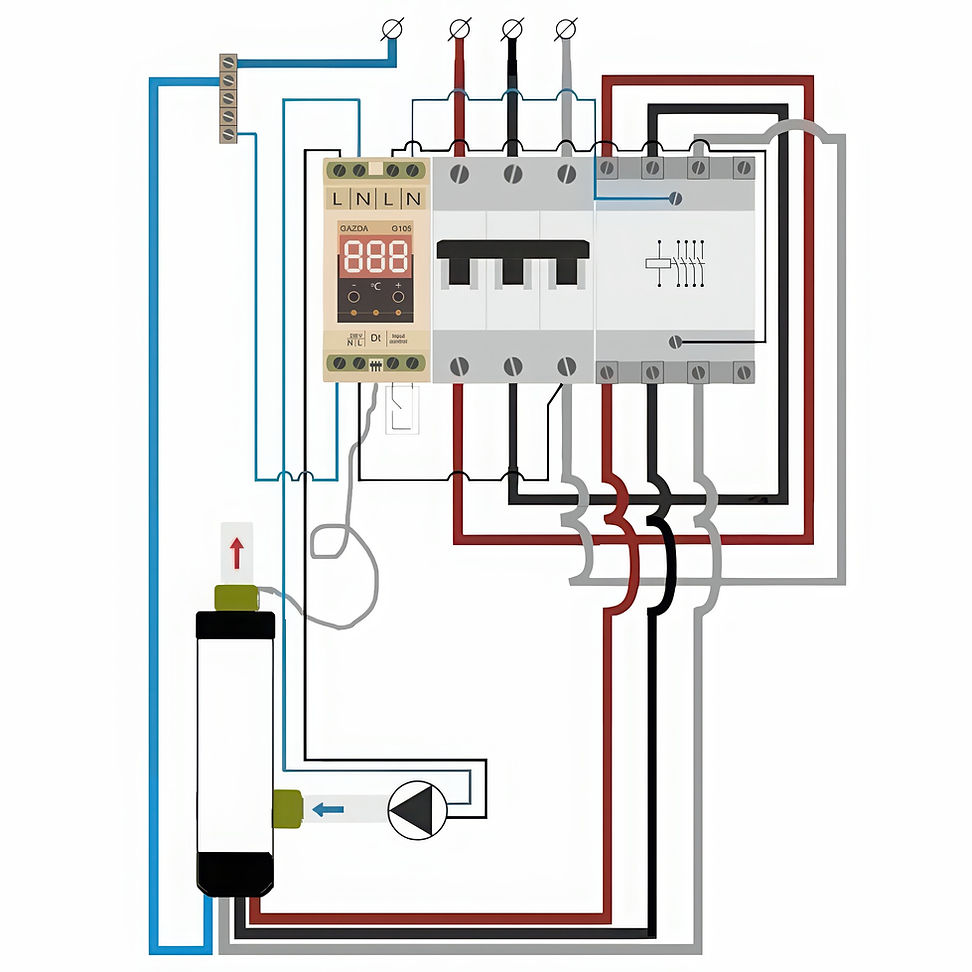

Questo schema mostra il collegamento di una caldaia ionica trifase serie GAZDA R con il termostato GAZDA G105.
Presenta i componenti principali del sistema, come l'alimentazione da 400 V, il contattore, i collegamenti elettrici e la pompa di circolazione.
Il termostato GAZDA G105 è semplice da usare e supporta il collegamento a un termostato ambiente esterno per una gestione precisa della temperatura.
Questo schema può essere utilizzato per quasi tutte le caldaie o i riscaldatori elettrici trifase, non solo per i dispositivi della serie GAZDA.
.jpg)
Questo schema mostra il collegamento di una caldaia ionica trifase serie GAZDA R con il termostato GAZDA G105.
Presenta i componenti principali del sistema, come l'alimentazione da 400 V, il contattore, i collegamenti elettrici e la pompa di circolazione.
Il termostato GAZDA G105 è semplice da usare e supporta il collegamento a un termostato ambiente esterno per una gestione precisa della temperatura.
Questo schema può essere utilizzato per quasi tutte le caldaie o i riscaldatori elettrici trifase, non solo per i dispositivi della serie GAZDA.
.jpg)
Questo schema mostra il collegamento di una caldaia ionica trifase serie GAZDA R con il termostato GAZDA G105.
Presenta i componenti principali del sistema, come l'alimentazione da 400 V, il contattore, i collegamenti elettrici e la pompa di circolazione.
Il termostato GAZDA G105 è semplice da usare e supporta il collegamento a un termostato ambiente esterno per una gestione precisa della temperatura.
Questo schema può essere utilizzato per quasi tutte le caldaie o i riscaldatori elettrici trifase, non solo per i dispositivi della serie GAZDA.
A partire da gennaio 2025, abbiamo completamente adottato l'uso del termostato GAZDA G105, che si distingue per la sua semplicità e facilità d'uso. Il nuovo modello consente la connessione di un termostato ambiente esterno, rendendo il controllo del riscaldamento ancora più pratico.
A differenza del modello precedente TP-16, in cui gli utenti a volte cambiavano accidentalmente modalità (ad esempio, da riscaldamento a raffreddamento), causando difficoltà, il GAZDA G105 è progettato per la massima semplicità. Il dispositivo funziona esclusivamente in modalità riscaldamento, eliminando la possibilità di errori e garantendo un funzionamento stabile del sistema di riscaldamento.
Di seguito sono riportati i diagrammi di connessione aggiornati per le caldaie delle serie KE e BE e R.
.jpg)
.jpg)
Questi schemi mostrano il collegamento delle caldaie ioniciche monofase della serie GAZDA KE con una potenza di 1-4 kW (primo schema) e 5-8 kW (secondo schema). Entrambe le configurazioni utilizzano il termostato G-105 per il controllo della temperatura e un monitor energetico che non solo misura il consumo di energia, ma visualizza anche corrente, potenza, tensione e altri parametri di sistema.
🔹 Primo schema (1-4 kW) – adatto a piccoli spazi, abitazioni private o case di villeggiatura con alimentazione monofase 230V.
🔹 Secondo schema (5-8 kW) – progettato anch’esso per un’alimentazione monofase 230V, ma include un contattore che supporta un carico maggiore rispetto al primo schema.
Entrambi i sistemi includono una pompa di circolazione per garantire una distribuzione uniforme del calore nel sistema di riscaldamento. Grazie alla loro compattezza e facilità di installazione, queste caldaie sono una scelta eccellente per il riscaldamento autonomo.
Questo schema mostra la connessione di una caldaia trifase della serie GAZDA BE utilizzando il termostato GAZDA G105. Illustra i principali componenti del sistema, inclusi i collegamenti elettrici, la rete a 400 V e la pompa di circolazione.
Il termostato GAZDA G105 garantisce un funzionamento semplice e pratico, con il supporto per la connessione di un termostato ambiente esterno per un controllo più preciso della temperatura.
Questo schema illustra la connessione di una caldaia trifase della serie GAZDA R utilizzando il termostato GAZDA G105. Simile allo schema seguente, che presenta il termostato TP-16, qui sono rappresentati anche tutti i componenti principali del sistema.
La principale differenza sta nel fatto che il GAZDA G105 offre un controllo più semplice e conveniente grazie al supporto integrato per la connessione di un termostato ambiente esterno. L'involucro in plastica delle caldaie della serie R elimina la necessità di messa a terra, migliorando la sicurezza elettrica.
Da luglio 2022 doteremo di contatori elettrici tutti i quadri di comando delle caldaie monofase e trifase.
Oltre ai kilowatt consumati, vengono visualizzati anche gli ampere e i volt per ciascuna fase, cosφ, ecc.Tutti gli schemi elettrici si applicano a entrambi Galan E Caldaie Gazda. L'unica differenza è che le caldaie Gazda monofase non hanno il terminale di terra, poiché queste caldaie sono ricoperte di materiale polimerico dielettrico e non necessitano di messa a terra.
.jpg)
.jpg)
Questo è un semplice schema elettrico per caldaie monofase fino a 4 kW.
Per caldaie monofase da 5 e 6 o 8 kW. Si differenzia dallo schema precedente per un altro contattore magnetico (più potente, fino a 63A) e un altro interruttore generale (da 25A a 40A).
.jpg)
Questo è un semplice schema elettrico per monofase Caldaie GAZDA fino a 4kW.
Per monofase Caldaie GAZDA di 6 o 8 kW. Si differenzia dallo schema precedente per un altro contattore magnetico (più potente, fino a 63A) e un altro interruttore generale (da 25A a 40A).
Lo schema mostra come collegare successivamente un termoregolatore ad aria alla centralina esistente con un termoregolatore ad acqua. Ad esempio è rappresentato Computherm q7, ma è possibile utilizzare qualsiasi regolatore di temperatura dell'aria.
1-Dispositivo di controllo esterno (termostato ambiente, relè Wi-Fi con contatti privi di potenziale, ecc.).
2-Pompa di circolazione
3-Linee di alimentazione
1-Dispositivo di controllo esterno (termostato ambiente, relè Wi-Fi con contatti privi di potenziale, ecc.).
2-Pompa di circolazione
Scatola a 3 controlli (interruttore automatico di sovracorrente, indicatore contatore
corrente, tensione e consumo energetico corrente)
Questi due schemi elettrici delle caldaie monoblocco monofase GAZDA Serie GM. La differenza tra i due circuiti è che il secondo circuito è integrato con un contatore elettrico (oltre alle letture dell'energia consumata, c'è la possibilità di visualizzare la corrente e la tensione)
Schema di collegamento per caldaie trifase quali Geyser 4.5, Geyser 6, Geyser 9, Geyser 12, Geyser 15, Geyser 18 e Volcano 25
Esattamente lo stesso schema elettrico presentato poco sopra, ma con la possibilità di collegare un termostato ad aria
Questo schema per il collegamento della caldaia Vulcan 36
